IDM OMP2400-4E1-30E超寬帶綜合業務光纖復用設備
一、 概述(shu)

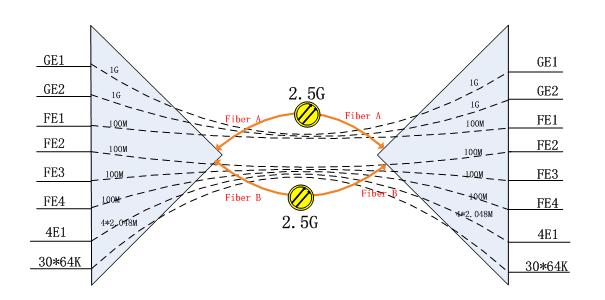

IDM OMP2400-4E1-30E超寬帶綜合業務光纖復用設備利用2.5G的光纖傳輸帶寬（G.703標準），采用PCM30/31制式，可以提供雙纖互備份，直接提供電話業務接口（共30路FXO、FXS、或磁石）、4組物理隔離的線速100M（共400M）、兩組物理隔離的線速1000M以太網（共2000M）、E1（共1-4個E1通道）、HDMI高清視頻傳輸等多種用戶接口。同時，該設備具有安裝簡易，能夠適用各種應用環境的需求。
提供雙纖互備份、也可以和其他設備配合組成多組物理隔離的以太網鏈網電話光端機、環網電話光端機、點對多點星型網電話光端機。
二、 產(chan)品(pin)特性
Ø 標準19英寸(cun)1U機箱架構，便于安裝；
Ø 提供2個2.5Gbps SFP光(guang)接口(kou)，可提供光(guang)口(kou)1+1保護；
Ø 提供標準定義的30個電話接口；
Ø 提供2個獨立線速1000M以太網接口；
Ø 提(ti)供4個獨(du)立線(xian)速100M以太網接口(kou)；
Ø 提供4組E1接口支(zhi)持透傳模式；
Ø 提(ti)供標準的SNMP網(wang)管接口；
Ø 擁有完善的功能控制開關和告警指示功能。
三(san)、 技(ji)術(shu)規格
光接口
|
接口類型
|
SFP
|
光纖模式
|
單模(可選多模)
|
|
光纖速率
|
2.5Gbps
|
波長
|
1310nm/1550nm
|
|
發光功率
|
-1~-3dBm
|
接(jie)收機(ji)靈敏度
|
優(you)于-24dBm
|
E1接口
|
碼速率
|
2048Kbps
|
碼型
|
HDB3
|
|
標準(zhun)協議
|
支持ITU-T G.703
|
阻抗
|
75Ω/120Ω
|
|
幀結構
|
PCM30/31
|
模式
|
透傳
|
以太網
|
接(jie)口類型
|
RJ45
|
傳輸速率
|
10M/100M/1000M
|
|
標準協議
|
支(zhi)持IEEE802.3
|
工作方式
|
全/半雙工/自適應
|
FXO/FXS接口
|
音頻范(fan)圍
|
300Hz~3400Hz
|
阻抗(kang)
|
三元復式(shi)阻抗(kang)200Ω+560Ω//0.1μF
|
|
壓縮率(lv)
|
ITU G.711中A律
|
環路(lu)電(dian)流
|
25mA/路
|
電源及功耗
|
供電(dian)方式(shi)
|
DC-48V /AC 220V/雙(shuang)電源
|
整機功耗(hao)
|
≤100W
|
環境條件
|
工作溫(wen)度(du)
|
0ºC～40ºC
|
濕度
|
≤90%（無凝結狀(zhuang)態）
|

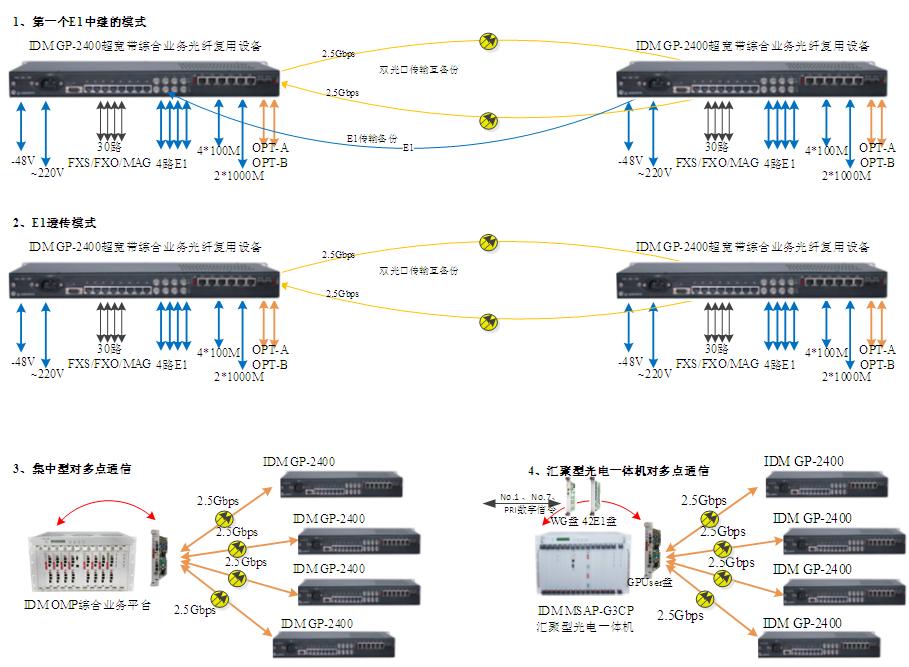

四、 應用示例
