IDM-RG2000 SIP電臺網關
IDM-RG2000 SIP電臺網關
一、 概述

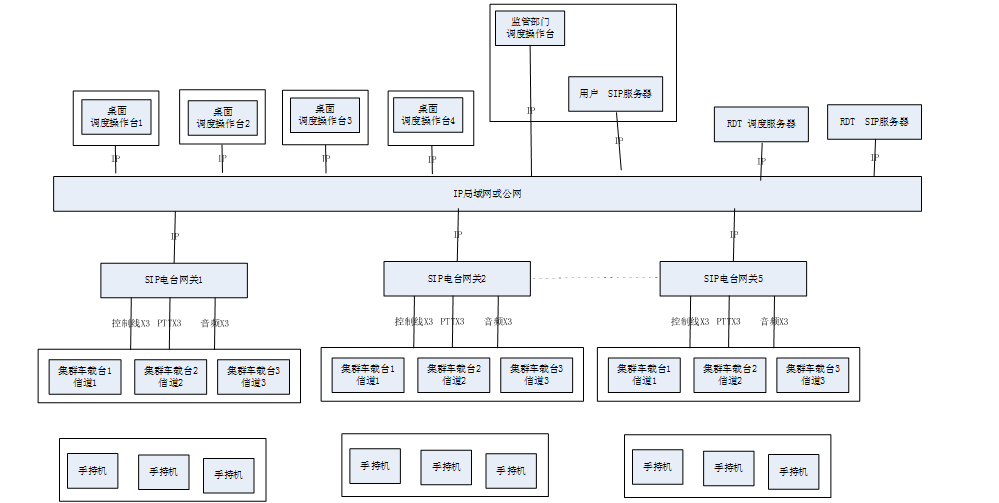

IDM RG2000軟交換集群調度網關最多提供三個基地電臺的接；每個電臺有一個固定的SIP協議語音通道連接調度機作為熱線專用，另外有1~2路SIP語音通道隨時可以切換到某個電臺使用；當某個基地電臺同時又多個語音通道時，電臺和多個語音通道之間組成語音會議室。
該網關支持調度臺指定某個電臺工作頻率，通過標準的MQTT物聯網協議傳輸，再通過具有語音或數字改變電臺通道的工作頻率。
集群調度對講網關同時注冊到SIP語音調度服務器和物聯網通信服務器上。支持SIP軟交換協議和物聯網MQTT協議，MQTT協議支持PTT指令傳輸、串口電臺頻率管理、電臺功率設置等等。
在調度臺的界面上由臺站名稱、電臺用途名稱、電臺型號、電臺頻率，以及SIP專線的電話號碼。在調度臺的圖標上還有電臺的收發狀態顯示、SIP專線上的聲音顯示，等等。
IDM RG2000 SIP VHF集群電臺網關提供三組VHF電臺的音頻接口和電臺參數控制的串行接口等。有5組SIP電話鏈路可以通過調度服務器連接其它SIP終端。
對應每個電臺都有一個語音會議室，最多實現6方會議，也就是一個電臺同時允許5個SIP電話客戶同時在線講話。
二、結構(gou)說明
IDM-RG2000設備面板：

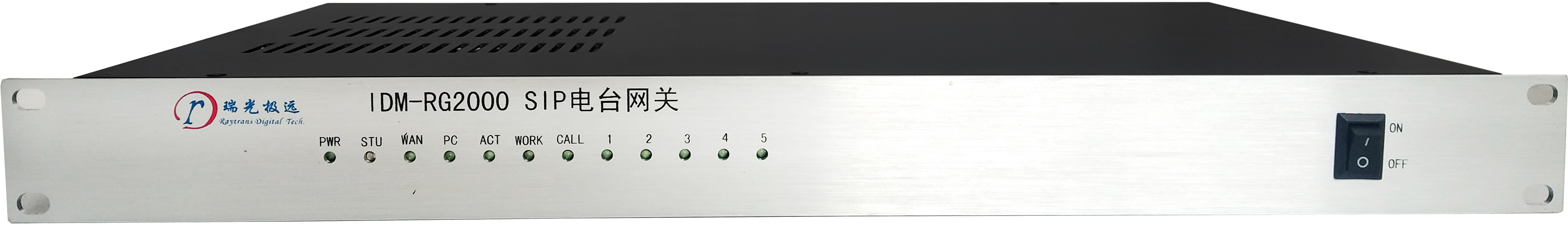

IDM-RG2000設備前(qian)面板示意圖
IDM-RG2000設備后面(mian)板(ban)示意圖
二、 面板接(jie)口
電(dian)源(yuan)接口、指(zhi)示(shi)燈。（電(dian)源(yuan)220V輸入）
Ø 管理接口：RJ45接口；
Ø 電臺接口：RJ45接口；1~3
Ø 電話接口：RJ45接口；
Ø 網(wang)絡接口：NET1~NET2；
設(she)備面板的LED燈提供設(she)備的狀態(tai)告警，能很方便了(le)解設(she)備是否工作正(zheng)常或出于告警狀態(tai)。面板指示燈定義(yi)表如下(xia)：
表1 IDM-RG2000指示燈說明
|
名稱 |
顏(yan)色 |
功能 |
描述 |
|
PWR |
綠 |
電源指示(shi)燈(deng) |
當系統供電正常(chang)，燈亮；當電源供電不(bu)正常(chang)，燈滅。 |
|
ACT |
綠(lv) |
設備(bei)運行指示燈 |
當(dang)設(she)備(bei)CPU正常工(gong)作(zuo)時此燈間(jian)隔250MS亮(liang)滅閃爍；不(bu)正常時(shi)常亮(liang)或長滅。 |
|
STU |
綠、紅 |
狀(zhuang)態指(zhi)示燈 |
WAN 口未獲取(qu)到(dao) IP 地(di)址，可能是 WAN 口(kou)未接網線、通過 DHCP 獲取地址(zhi)失敗(bai)、IP 地址沖突(tu)、PPPoE 撥(bo)號失敗(bai)等，紅燈長亮；連接正常，紅綠交替(ti)閃；
|
|
WAN |
綠 |
WAN口指示燈 |
建立WAN連接，但無業務流，燈長亮；建立WAN連(lian)接且有業務(wu)流，燈閃亮。 |
|
PC |
綠 |
PC口指(zhi)示燈
|
鏈(lian)路已經鏈(lian)通，但無業(ye)務流(liu)(liu)，燈長亮；有業(ye)務流(liu)(liu)傳輸，燈閃亮；鏈(lian)路沒有鏈(lian)通，燈滅。 |
|
WORK |
綠 |
WORK指示燈(deng) |
設(she)備運行正常(chang)，燈(deng)閃亮(liang)； |
|
CALL |
綠 |
CALL指示燈 |
設備(bei)運行(xing)正常，燈閃(shan)亮(liang)； |
|
1 |
綠 |
通道(dao)聲音指示燈 |
當(dang)電臺(tai)通道有聲音(yin)時此燈亮；無聲音(yin)時此燈滅。 |
|
2 |
綠 |
通道(dao)聲音(yin)指(zhi)示(shi)燈 |
當電臺(tai)通道有聲音時此(ci)燈亮；無聲音時此(ci)燈滅(mie)。 |
|
3 |
綠 |
通道(dao)聲音(yin)指(zhi)示燈 |
當(dang)電臺通道有聲(sheng)音時(shi)此燈亮；無聲(sheng)音時(shi)此燈滅。 |
|
4 |
綠(lv) |
通道聲音指示燈 |
當電臺(tai)通道有(you)聲音時(shi)此燈亮；無聲音時(shi)此燈滅(mie)。 |
|
5 |
綠 |
通(tong)道聲音指示燈(deng) |
當電臺通道有聲(sheng)音(yin)時此燈亮；無聲(sheng)音(yin)時此燈滅。 |
二、 外(wai)形尺寸(cun)
1) IDM-RG2000：
采(cai)用(yong)19英寸(cun)標準1U機箱具體(ti)參(can)數如下(xia)：
170 × 437.6 × 44（mm）
三、 接(jie)口特點
IDM-RG2000 SIP電臺網關(guan)提供的業務接(jie)(jie)(jie)口(kou)有：電臺接(jie)(jie)(jie)口(kou)，電話接(jie)(jie)(jie)口(kou)，以(yi)太網接(jie)(jie)(jie)口(kou)。以(yi)下是接(jie)(jie)(jie)口(kou)特性
1) 電臺(tai)音(yin)頻接口特性
Ø 設備(bei)提(ti)供：3個電臺(tai)音頻接口
Ø 音頻接口使用(yong)變壓器耦合方(fang)式(shi)，抗干擾能力強。
Ø 音頻輸入輸出阻抗(kang)600Ω。
Ø 音(yin)頻(pin)接口的接收(shou)發(fa)送增益可以(yi)調節默認為：0DB發送，0DB接收。
Ø 音(yin)頻接(jie)口為平(ping)衡方式輸(shu)(shu)入，也可(ke)以接(jie)成不平(ping)衡（一端接(jie)地），輸(shu)(shu)入阻抗600Ω。
2) 電(dian)話(hua)中繼(ji)接口(kou)特性
Ø 設備提供：2個FXO中繼電(dian)話接口(kou)；
Ø 電話中繼接(jie)口使用變壓器耦合(he)方式，抗干擾能力強。
Ø 接口阻抗為200Ω+680Ω//0.1u三元件(jian)阻(zu)抗（可以根據用戶需求提供(gong)600Ω純阻）。
3) 以太網電接口
Ø 10/100BASE-T，全雙(shuang)工(gong)，半(ban)雙(shuang)工(gong)，自適應(ying)
Ø 符合特性：IEEE 802.3,802.1P，802.1Q
Ø 接口：RJ45 （100M五(wu)類線(xian)，雙(shuang)絞線(xian)）
4) 以太網光接口
Ø 10/100BASE-FX
Ø 符合特性：IEEE 802.3，802.1P，802.1Q
Ø 接(jie)口(kou)：FS
Ø 發送功率≥-5dBm，靈(ling)敏度≤-35dBm
Ø 波長：1310/1550nm，傳輸距離：10km，40km, up to 120km
5) 控制接口
Ø 異步接口：8位數據(ju)位，1位停止位，無校驗
Ø 波特率(lv)：57600
Ø 電臺(tai)協議自(zi)學習功(gong)能(neng)：
u 學(xue)習電臺發送功率增減命令；
u 學習(xi)電臺改變發送(song)、接收頻率命令；
u 學習控制電臺(tai)天(tian)線指向角度命令。
