PCM設備 IDM DXC5000時隙交叉設備
一、 概述
IDM DXC5000時隙交(jiao)叉(cha)設備是(shi)我公司采用專(zhuan)用大規模集(ji)成電(dian)路設計(ji)的PCM時隙交叉(cha)連接設備之一。通過2M傳輸介質完成用戶終端設(she)備(bei)之(zhi)間或用戶終端設(she)備(bei)與公用電話(hua)交換網的(de)連接。
該設備可利用8路標準的E1傳輸通道（G.703標準），采(cai)用PCM30/31制式(shi)，直(zhi)接提(ti)供語音、數據、圖(tu)像等多(duo)種(zhong)用(yong)戶接口。同時(shi)具有8組E1之(zhi)間(jian)、以及所有用(yong)戶接口之(zhi)間(jian)的時隙(xi)無阻塞交叉(cha)連接設備。同(tong)時該設備具有多(duo)種時鐘模式，能夠(gou)滿(man)足(zu)各種應用(yong)環境(jing)的時鐘需(xu)求(qiu)。
可(ke)通過主控盤(pan)的(de)8個E1擴(kuo)展240路語音接口數量(liang)、重(zhong)點單元可以采用雙盤互備份。

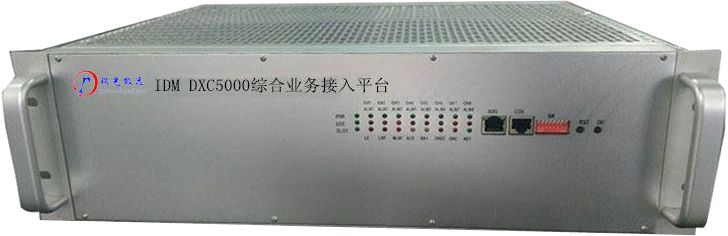

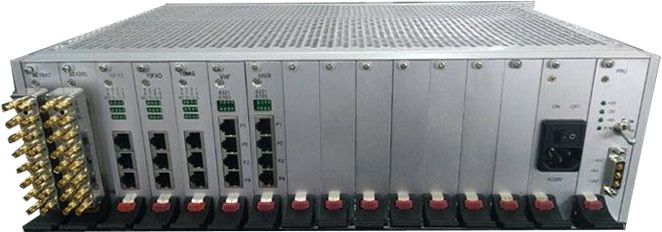

IDM DXC5000時隙交叉設備圖(tu)片(pian)
二、 產品特(te)性
Ø 19英寸3U標準(zhun)機箱，2個(ge)電源盤槽位，2個主控(kong)盤(pan)槽位和12個業務槽位；
Ø 雙48V電(dian)源，支持1+1熱備(bei)份；
Ø DXC主(zhu)控盤提(ti)供8路E1接口(kou)，支持(chi)雙主(zhu)控互備份；
Ø DXC主控盤(pan)提供用(yong)戶接(jie)口的(de)接(jie)入(ru)和(he)(he)管理(li)、數據和(he)(he)信令交叉連(lian)接(jie)、系(xi)統同步和(he)(he)設備組網(wang)控制與管理(li)；
Ø 提供齊(qi)全的(de)64K及N*64K接口，業務種類和數量可(ke)在機(ji)框內(nei)任意配(pei)置，每(mei)槽(cao)位可(ke)出(chu)8路(lu)或10路64K業務(wu)；
Ø 支持(chi)FXS/FXO、磁(ci)石(shi)、2/4線(xian)EM、RS232/RS422/RS485、GSM/CDMA業務。
三(san)、 技術規格
E1接口
|
碼速率
|
2.048Mbps
|
碼(ma)型
|
HDB3
|
|
標準(zhun)協議
|
支(zhi)持ITU-T G.703
|
阻抗
|
75Ω/120Ω
|
|
幀結構
|
PCM30/32
|
信令
|
隨路信令
|
以(yi)太網
|
傳輸(shu)速率
|
N×VC12（N≤50）
|
|
|
|
標準協議
|
支(zhi)持IEEE802.3
|
工作方(fang)式(shi)
|
全/半雙工/自適應
|
FXO、FXS接(jie)口
|
音頻(pin)范圍(wei)
|
300Hz~3400Hz
|
壓縮(suo)率(lv)
|
ITU G.711中A律
|
|
阻抗(kang)
|
三元(yuan)復式阻抗200Ω+560Ω//0.1μF
|
環路電流
|
20mA/路
|
EM2/4線(xian)接口
|
音(yin)頻范圍
|
300Hz~3400Hz
|
阻抗
|
平衡(heng)600Ω
|
|
壓(ya)縮率
|
ITU G.711中A律
|
回波損耗(hao)
|
不低于18dB
|
V.24接口
|
傳輸(shu)速率
|
異步≤9600bps；同步(bu)64Kbps
|
電氣特(te)點
|
符合(he)CCITT V.28協議
|
V.35接口
|
接(jie)口(kou)類型
|
RJ-45
|
電氣特點
|
符合ITU-T V.35建議
|
|
傳輸速率
|
n×64Kbps（n=0～31）
|
終(zhong)端接口
|
符合(he)ISO2593規定
|
電(dian)源及功耗
|
供電(dian)方(fang)式
|
DC 12V
|
整機(ji)功耗
|
≤120W
|
環(huan)境(jing)條件
|
工作溫(wen)度
|
-20oC ~+50oC
|
相對濕(shi)度
|
0~95%（無凝結）
|
四、 應用(yong)示(shi)例(li)

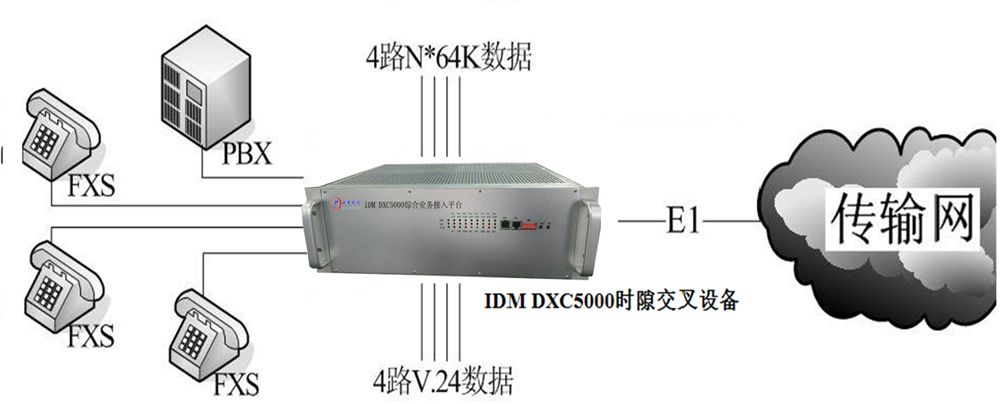

IDM DXC5000業務接入示意圖

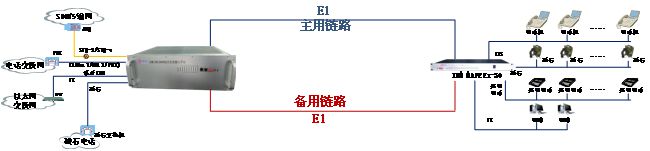

IDM DXC5000 E1傳輸主備保護應用示(shi)意圖
