1. 概(gai)述(shu)

　　綜合部隊(dui)野戰作(zuo)業(ye)的需求，北京瑞光(guang)極遠(yuan)推出野戰智能多業(ye)務(wu)光(guang)傳輸設備(bei)系列(lie)。野戰智能多業(ye)務光(guang)傳輸設備采用國際(ji)先進的集成電路、可編(bian)程邏(luo)輯電路和(he)高速(su)微處理器研制而成，將E1信號、音頻(pin)信號、電話/磁石信號以及線速(su)100M以太(tai)網信號復用在STM-4(622Mbit/s)的光纖和(he)E1通道中傳(chuan)輸(shu)，支持STM-4光線和(he)E1鏈路的傳(chuan)輸(shu)通道智能互(hu)備功能。

　　IDM MTP-622野戰智能多(duo)業務(wu)光(guang)傳輸(shu)設(she)(she)備(bei)專(zhuan)為部隊(dui)野戰通信設(she)(she)計，設(she)(she)備(bei)采用(yong)模塊化的(de)功(gong)能設(she)(she)計，包括SDH光(guang)傳輸(shu)單(dan)元(yuan)(yuan)、E1鏈(lian)路(lu)接口(kou)控制(zhi)單(dan)元(yuan)(yuan)、EOS單(dan)元(yuan)(yuan)、PCM單(dan)元(yuan)(yuan)、SNMP單(dan)元(yuan)(yuan)、保護倒換單(dan)元(yuan)(yuan)，采用(yong)防(fang)震(zhen)、防(fang)水、電磁兼容機箱設(she)(she)計，提供的(de)業務(wu)接口(kou)適合部隊(dui)野戰使用(yong)，MTP-622野戰智能(neng)多(duo)業務光(guang)傳輸設備可(ke)提供4路(lu)(lu)(lu)(lu)(lu)10/100M以太網、16路(lu)(lu)(lu)(lu)(lu)E1、16路(lu)(lu)(lu)(lu)(lu)二(er)線和4路(lu)(lu)(lu)(lu)(lu)四線語音、1路(lu)(lu)(lu)(lu)(lu)V.35、2路(lu)(lu)(lu)(lu)(lu)V.24、1路(lu)(lu)(lu)(lu)(lu)E1鏈路(lu)(lu)(lu)(lu)(lu)和1路(lu)(lu)(lu)(lu)(lu)V.35通道的標準配置(zhi)之外(wai)，還(huan)具有4個(ge)擴(kuo)展槽位，可(ke)插入各種業務(wu)板卡。

　    　

 設備(bei)正面



設備背面(mian)

2. 功能特點

　　    1) 采用(yong)標準的19英寸(cun)3U機箱結構(gou)設計(ji);

　　2) 系(xi)統采用模塊化設計，業務接入(ru)插槽具有通(tong)用性，可以根據用戶(hu)配置要求，接入(ru)各種(zhong)所需業務;

　　3) 支持E1鏈路(lu)和SDH光鏈路(lu)之間(jian)的智(zhi)能互(hu)備功能;

　　4) 支持本地電(dian)話(hua)交換功能(neng)，支持1~2路(lu)E1數字中繼接(jie)口(支持No.7、PRI和No.1信令(ling));

　　5) 支持SNMP網管協議，支持遠端設備的(de)業務配置;支持北向接口，提供告(gao)警信息的(de)上傳;

　　6) 支(zhi)持(chi)電源的雙熱備份;支(zhi)持(chi)光口(kou)的可更換性;

　　7) 支持STM4光接口(kou)、E1業(ye)務(wu)(wu)、FXS/FXO業(ye)務(wu)(wu)、磁石業(ye)務(wu)(wu)、V.24業(ye)務(wu)(wu)、V.35業(ye)務(wu)(wu)和以太網業(ye)務(wu)(wu);

　　8) 提(ti)供了E1鏈路接(jie)口;

　　9) 提供(gong)五(wu)合(he)一(yi)2線(xian)音頻(pin)(pin)卡：每張盤提供(gong)16路(lu)2線(xian)音頻(pin)(pin)，每路(lu)2線(xian)音頻(pin)(pin)可(ke)以配(pei)置(zhi)成FXO/FXS/熱線(xian)/磁石/2100磁石模(mo)式;

　　10) 所有(you)接口均采(cai)用航空插頭型式(shi)設計(ji);

　　11) 設備EMC設計符(fu)合GJB151A-1997《軍用(yong)設備和(he)分系統電磁發(fa)射(she)(she)和(he)敏(min)感度要求》中陸(lu)軍地(di)面設備相關(guan)規定(ding)，電磁發(fa)射(she)(she)和(he)敏(min)感度測試符(fu)合GJB152A-1997《軍用(yong)設備和(he)分系統電磁發(fa)射(she)(she)和(he)敏(min)感度測量(liang)》中相關(guan)規定(ding);

　　12) 設(she)備(bei)(bei)滿(man)(man)足(zu)(zu)GJB367A-2001《軍用(yong)通(tong)信設(she)備(bei)(bei)通(tong)用(yong)規(gui)范(fan)》中(zhong)有關振動的(de)要求(qiu)，滿(man)(man)足(zu)(zu)GJB367A-2001《軍用(yong)通(tong)信設(she)備(bei)(bei)通(tong)用(yong)規(gui)范(fan)》中(zhong)有關沖擊的(de)要求(qiu)以(yi)及GJB367A-2001《軍用(yong)通(tong)信設(she)備(bei)(bei)通(tong)用(yong)規(gui)范(fan)》有關跌(die)落(luo)的(de)要求(qiu);

　　13) 設備具備良好的防水、防潮設計。

　　

3. 主要戰術(shu)技術(shu)指(zhi)標

　　1) 光(guang)纖線路接口

　　Ø 數量：2個 速率： 622Mbit/s 特性：符(fu)合ITU-T G.957標準(zhun)。

　　2) E1鏈路接口

　　Ø 數量：1個(ge) 速(su)率：2.048Mbps 特性：符合ITU-T G.703標(biao)準。

　　3) 業務接(jie)口：

　　Ø E1電路接口

　　u 數量(liang)：16個(75W，非平衡) 速(su)率：2.048Mbps 特性：符(fu)合(he)ITU-T G.703標(biao)準(zhun)。

　　Ø 以太(tai)網接口

　　u 數量：4個 速率：10M/100M自適應 特性：符合IEEE802.3標準。

　　Ø V.35接(jie)口

　　u 數量：1個(ge) 速(su)率：N×64Kbit/s(n≤30) 特性：符合ITU-T V. 35標準。

　　Ø RS232接口(kou)

　　u 數量：2個(ge) 速率：≤19.2Kbit/s 特性：符合EIA RS232標準。

　　Ø 二/四線(xian)話音接(jie)口

　　u 數(shu)量：20路(4路四線(xian)，16路二線(xian)) 速率：64Kbit/s 模式：熱(re)線(xian)、磁石、用戶、中繼。

　　4) 勤務(wu)話(hua)接口：1個;

　　5) 同步時(shi)鐘(zhong)接口：1對，外部輸入(ru)時(shi)鐘(zhong)接口1個，輸出同步時(shi)鐘(zhong)接口1個。

　　6) 管理接口

　　Ø 接口特(te)性：符合IEEE 802.3的(de)有關規定;

　　Ø 接口通(tong)信(xin)協議(yi)：SNMP。

　　7) 網管(guan)系統(tong)提供北向接(jie)口，具備接(jie)入全(quan)軍光纖通信傳(chuan)送網管(guan)理系統(tong)的能力;

　　8) 光纜鏈(lian)(lian)路2M業務倒換到E1鏈(lian)(lian)路時間：≤50ms(采用(yong)熱(re)備(bei)份(fen)方式)，≤15s(采用(yong)撥(bo)號方式建(jian)立E1鏈(lian)(lian)路)，≤50s(采用(yong)綜合網管方式建(jian)立E1鏈(lian)(lian)路);

　　9) 誤碼(ma)特性：光纖鏈路符(fu)合ITU-T G.826的有關規定(ding);

　　10) 設備供電(dian)(dian)方(fang)式：交、直流供電(dian)(dian)方(fang)式;

　　11) 設備尺寸：高度≤3U，可(ke)安裝于19英(ying)寸標準機柜中。

　　

4. 技術規(gui)格

　　4.1 光接口技術(shu)參數

　　    接口(kou)類型 ：SFP(可(ke)熱插拔)光纖模(mo)式 ：單模(mo)(可(ke)選多模(mo))

　　速率 ：622Mbit/s波長 ：1310nm或(huo)1550nm

　　發光功率 ：-15~-8dBm接收靈敏度 ：優于-32dBm

　　傳輸距離 ：40Km，可選(xuan)裝遠(yuan)距離光模塊實現更遠(yuan)距離的光纖傳輸。

　　4.2 E1接口技(ji)術參數

　　   碼型(xing) ：HDB3碼速率 ：2048Kbps±50ppm

　　阻抗(kang) ：70Ω(非平衡)幀(zhen)結(jie)構 ：PCM31/30 　　信令 ：隨路信令抖動特(te)性 ：符合ITU-T G.823 　　標準協議 ：支持ITU-T G.703/G.704幀(zhen)模式(shi) ：成幀(zhen)/非成幀(zhen)可設，時隙可配

　  4.3 以(yi)太(tai)網接口技(ji)術參數

　　    接口(kou)類型 ：RJ45接口(kou)速率 ：10M/100M可(ke)選

　    標(biao)準協議(yi) ：支(zhi)持IEEE802.3標(biao)準工作方式 ：半/全(quan)雙工

　  4.4 自動電話接口技術參數

　　    Ø FXS接(jie)口性能(neng)指標

　　頻 帶(dai) ：300~3400 Hz阻 抗 ：(200Ω+560Ω//104)

　　環路電(dian)阻 ：<2KΩ收信電(dian)平(ping) ：-3.5dBr

　　發信(xin)電平 ：0 dBr空(kong)閑話路(lu)噪聲 ：<-65 dBmop

　　串(chuan) 音 ：≤-65 dBmop

　　Ø FXO接口性能(neng)指標

　　頻(pin) 帶 ：300~3400 Hz阻 抗 ：(200Ω+680Ω//104)

　　發信電平 ：0 dBr收信電平 ：-3.5dBr

　　串 音 ：&le;-65 dBmop空(kong)閑話(hua)路噪聲 ：<-65 dBmop

　  4.5 磁石(shi)電(dian)話/2100Hz磁石(shi)電(dian)話接(jie)口指標(biao)

　　    頻 帶 ：300~3400 Hz阻 抗 ：600Ω

　　發信電平 ：0 dBr收信電平 ：-3.5dBr

　　串 音(yin) ：≤-65 dBmop空閑(xian)話(hua)路噪聲 ：<-65 dBmop

　  4.6 熱線電話接口指標

　　    頻 帶(dai) ：300~3400 Hz阻 抗 ：600Ω

　　環路(lu)電(dian)阻 ：<2KΩ收信電(dian)平 ：-3.5dBr

　　發信(xin)電平 ：0 dBr空閑話路噪聲 ：<-65 dBmop

　　串 音 ：≤-65 dBmop

　  4.7 RS232/RS485接口指標

　　異步(bu)速率 ：<=19.2K自適應(ying)同(tong)步(bu)速率 ：64K

　　接(jie)口 ：滿足ITU-T RS232 和ITU-RS485 接(jie)口標準

　  4.8 V35接口(kou)指標

　　 速率(lv) ：N*64K N<=32模式 ：支持(chi)DCE和DTE模式

　　接口(kou) ：滿足ITU-T V35接口(kou)標(biao)準(zhun)



　

5. 環境指標(biao)

　  5.1 工作/儲(chu)存(cun)環境

　　 Ø 溫(wen)度(℃)：-25℃～55℃

　　Ø 儲存溫度(du)：-40℃～75℃

　　Ø 相對(dui)濕度(%)：≤95%，無凝結

　  5.2 工作電源要求(qiu)

　　設備采用AC 220V交流(liu)和DC -48V/DC 24V直流(liu)電源輸入(ru)。

　　Ø 交流電(dian)壓(ya)：187V~253V

　　Ø 直(zhi)流電壓：DC -38V~-58V /DC -19V~-28V

　

6. 應用示例

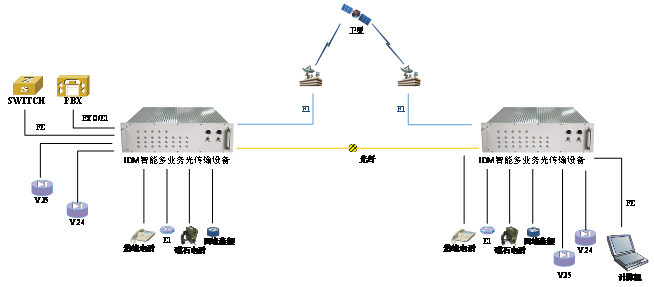

　　應用方案(an)中(zhong)，局/遠端分別配置一臺IDM智能(neng)多業(ye)務(wu)(wu)光傳輸(shu)設備，傳輸(shu)線(xian)(xian)路采(cai)用622M(STM-4)和(he)E1鏈路互備份傳輸(shu)通道，局端可通過FXO模(mo)擬中(zhong)繼或者E1數字中(zhong)繼接(jie)入到(dao)電話(hua)交換網中(zhong)，通過百兆以(yi)(yi)太網接(jie)口(kou)接(jie)入到(dao)IP網絡(luo)中(zhong)，同時(shi)提(ti)供V.35、V.24、熱線(xian)(xian)電話(hua)、普通電話(hua)、E1以(yi)(yi)及(ji)四線(xian)(xian)音頻業(ye)務(wu)(wu)的接(jie)入。

　　遠端設備(bei)可部署在野外訓(xun)練(lian)基地或者安裝到(dao)野戰通信車上，提供V.35、V.24、熱線電話(hua)、普通電話(hua)、E1、四線音(yin)頻業(ye)務(wu)和以(yi)太網業(ye)務(wu)的接入。

　　在光(guang)纖(xian)(xian)(xian)傳(chuan)輸(shu)通道(dao)狀(zhuang)態良好(hao)的(de)(de)(de)情況下，所有的(de)(de)(de)業務都(dou)通過622M光(guang)纖(xian)(xian)(xian)進行(xing)(xing)傳(chuan)輸(shu)，其中以(yi)(yi)太(tai)網業務帶(dai)(dai)寬以(yi)(yi)2M為帶(dai)(dai)寬顆(ke)粒進行(xing)(xing)配(pei)置，能(neng)夠提供(gong)N×2M的(de)(de)(de)高帶(dai)(dai)寬以(yi)(yi)太(tai)網業務傳(chuan)輸(shu);當(dang)光(guang)纖(xian)(xian)(xian)出現(xian)故(gu)(gu)障(zhang)時，設(she)備(bei)自(zi)(zi)動切換到(dao)E1鏈路通道(dao)上(shang)，實現(xian)在E1通道(dao)上(shang)的(de)(de)(de)指定64K及N×64K業務的(de)(de)(de)傳(chuan)輸(shu)，其中以(yi)(yi)太(tai)網業務帶(dai)(dai)寬以(yi)(yi)64K為帶(dai)(dai)寬顆(ke)粒進行(xing)(xing)配(pei)置，能(neng)夠提供(gong)N×64K的(de)(de)(de)低帶(dai)(dai)寬以(yi)(yi)太(tai)網業務傳(chuan)輸(shu)。當(dang)光(guang)纖(xian)(xian)(xian)通道(dao)故(gu)(gu)障(zhang)恢復之后，設(she)備(bei)自(zi)(zi)動切換所有業務到(dao)光(guang)纖(xian)(xian)(xian)上(shang)傳(chuan)輸(shu)。
